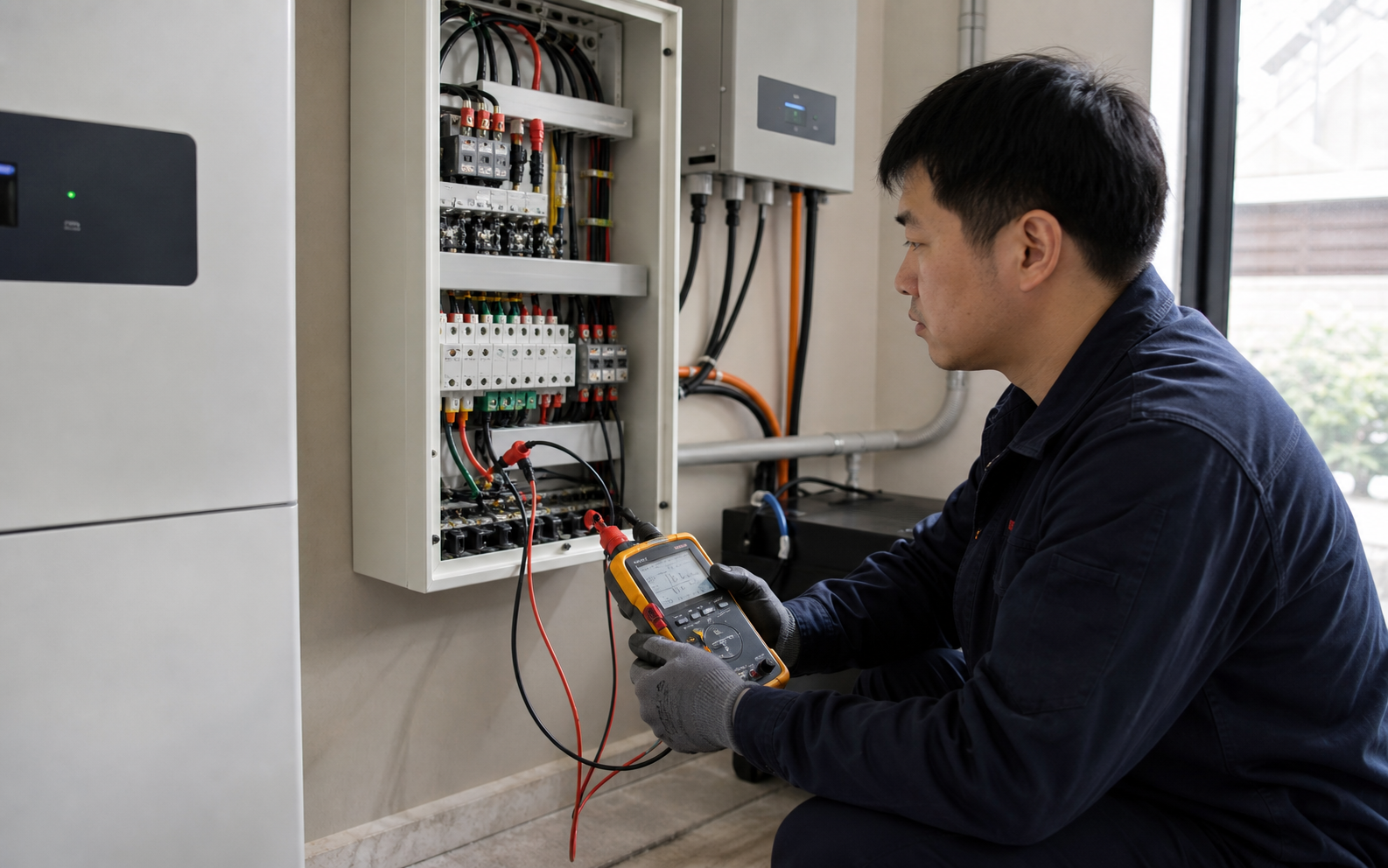

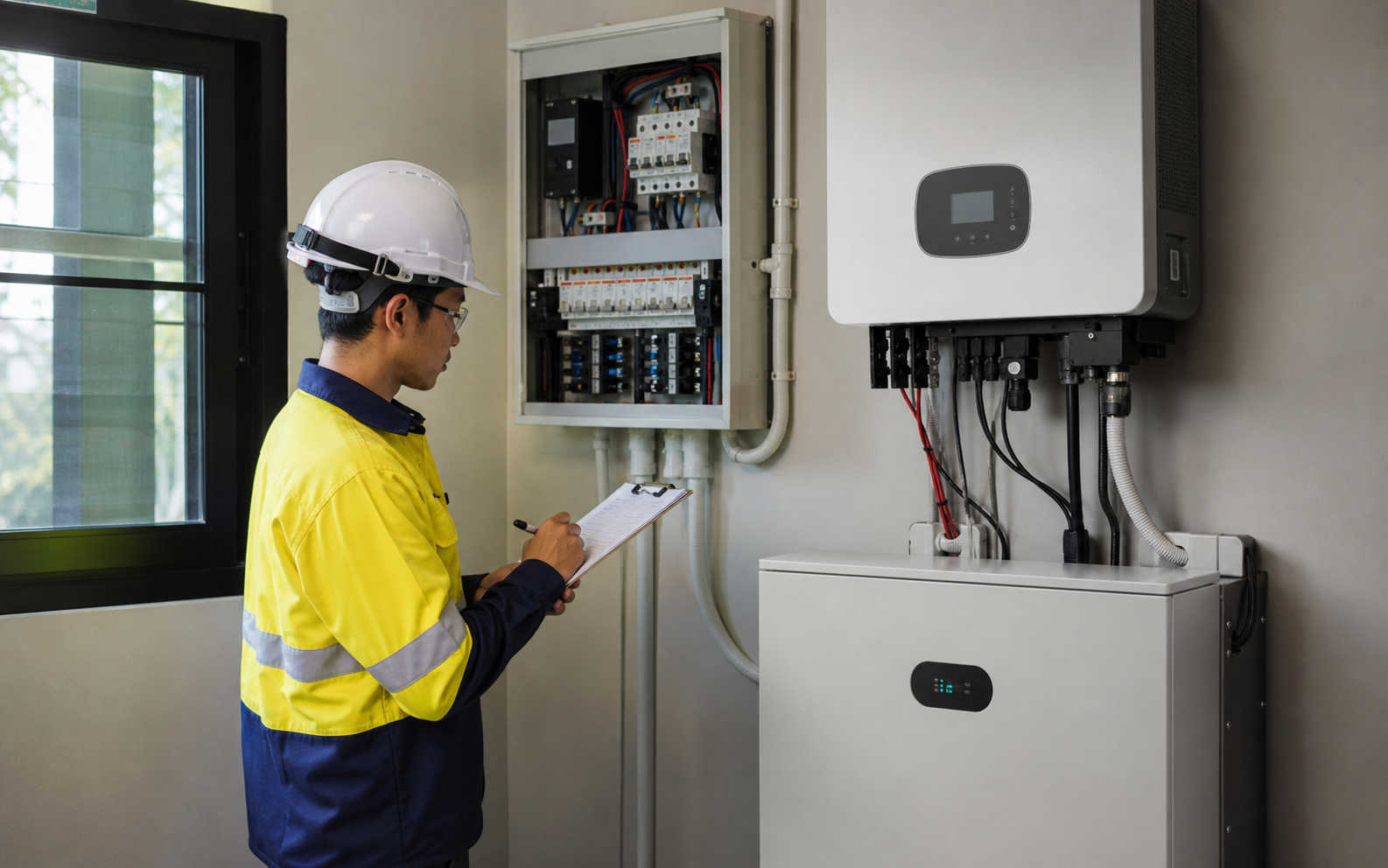

| 触发条件 | 检测动作 | 电网隔离 | 孤岛供电 | 动态限载 | 光伏恢复 | 同步合闸 |
|---|---|---|---|---|---|---|
| 电压 / 频率异常 | 确认持续越限 | 打开并网开关 | PCS 建立 AC 母线 | 按负荷优先级切换 | 满足条件后投入 | 电压 / 频率 / 相位检查 |
| 设备 / 负载 | 启动功率 | 持续功率 | 优先级 | SOC 100% | SOC 60% | SOC 40% | SOC 20% |
|---|---|---|---|---|---|---|---|
| 冰箱 | 0.6 kW | 0.15 kW | A1 | 5.5h | 4.4h | 3.3h | 1.1h |
| 照明 | 0.1 kW | 0.10 kW | A1 | 27.5h | 22h | 16.5h | 5.5h |
| 网络 / 路由器 | 0.1 kW | 0.05 kW | A1 | 110h | 88h | 66h | 22h |
| 厨房基础设备 | 0.8 kW | 0.40 kW | A1 | 13.8h | 11h | 8.3h | 2.8h |
| 水泵 | 1.5 kW | 0.60 kW | A2 | 9.2h | 7.4h | 5.5h | 1.8h |
| 空调 | 5.2 kW | 1.20 kW | B1 | 4.6h | 3.7h | 2.8h | 0.9h |
| EV 充电 | 7.0 kW | 7.00 kW | C | 1.2h | 0.9h | 0.7h | 0.2h |
SOC 变化曲线
SOC 变化曲线
系统备用底线：SOC 策略 ≥ 20%（可设置 10–30%）

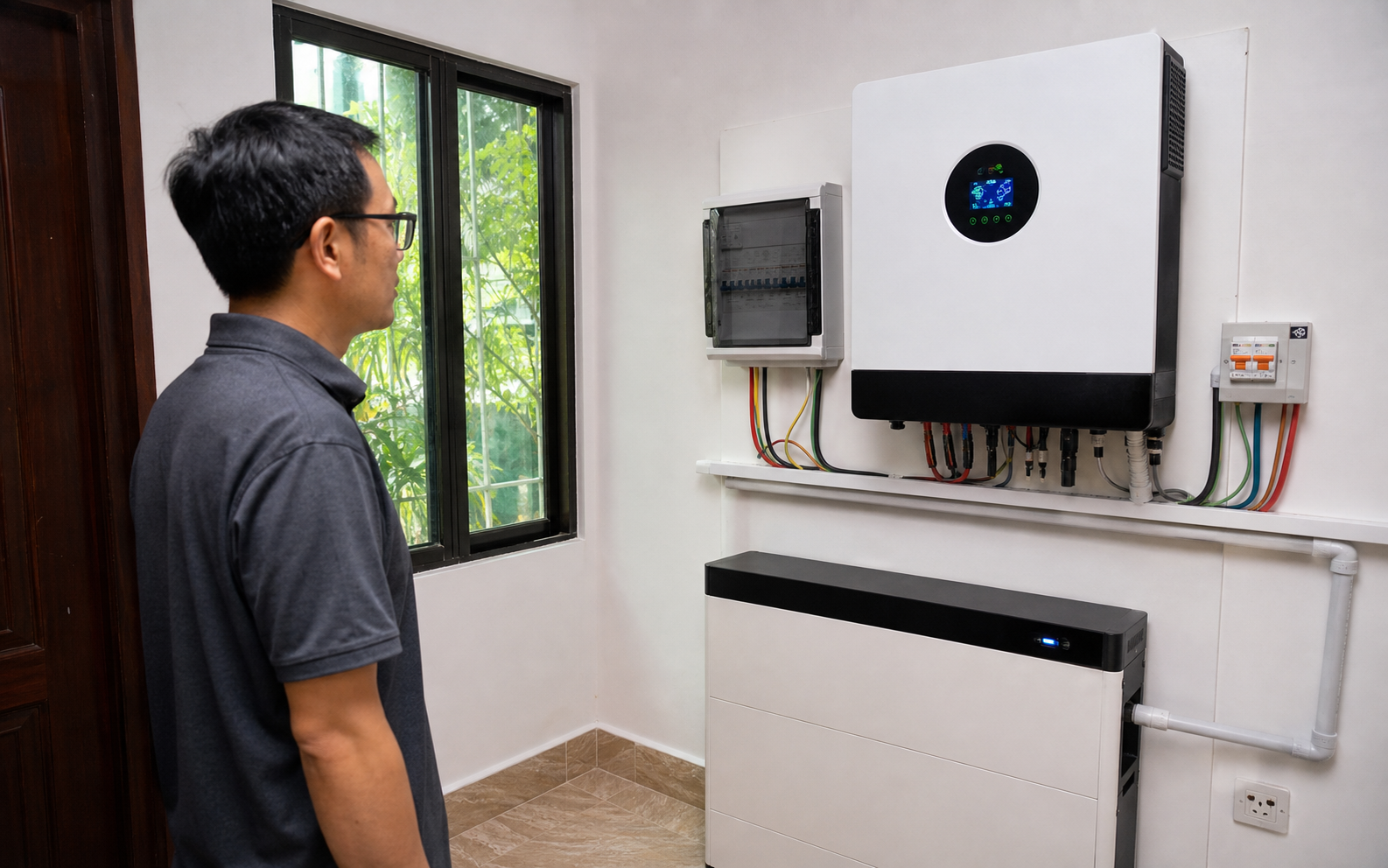

| 故障 | 触发条件 | 系统动作 | 恢复逻辑 |
|---|---|---|---|
| 电池低 SOC | SOC ≤ 20% | 切除非关键负载 | SOC 恢复后分阶段投入 |
| PCS 不可用 | PCS 故障 / 过温 | 关闭输出并告警 | 故障清除后重新启动 |
| 通讯异常 | 数据中断 | 进入本地保守模式 | 通讯恢复后重新同步 |
| 过载 | 功率超过限值 | 按优先级逐级切负载 | 负载下降后延迟恢复 |
| 光伏异常 | PV 不可用 | 转为纯电池供能 | 稳定后重新接入 |
| 项目 | 标准 / 目标 | 实测值 | 结果 |
|---|---|---|---|
| 切换时间 | < 200ms | 184ms | PASS |
| 离网 RMS | 230V ±5% | 228.8V | PASS |
| 输出频率 | 50 ±0.2Hz | 50.00Hz | PASS |
| 关键负载恢复 | 100% | 100% | PASS |
| 同步时间 | <180s | 110s | PASS |
