FORECAST
预测层｜光伏、负荷与天气预测

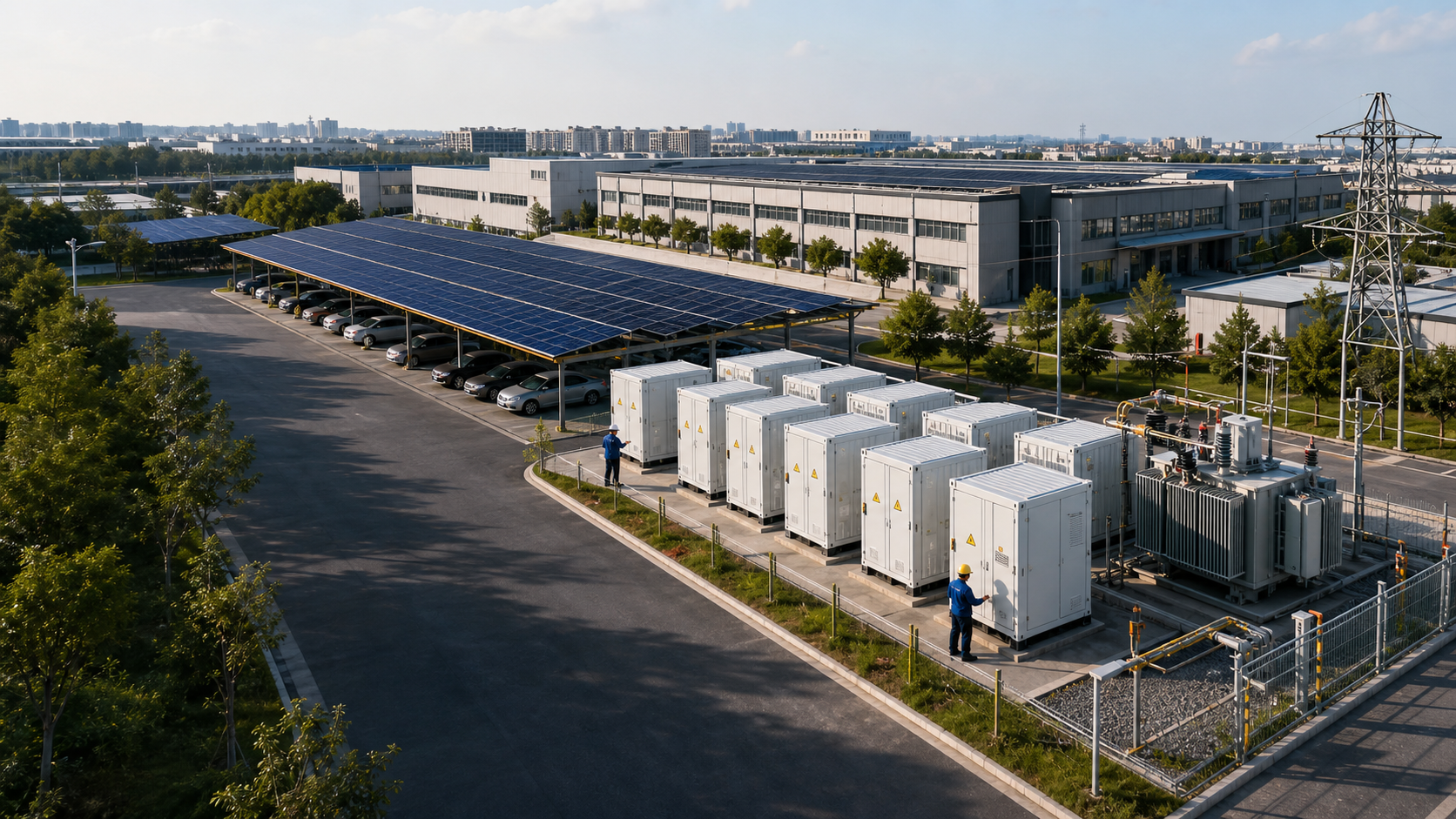

工商业光储一体化
让光伏发得出来、储得下，也在需要时用得上
预测 → 计划 → 执行三层协同，将光伏、储能、园区负荷与并网点统一纳入调度，在满足并网功率边界的同时提升新能源消纳率与系统经济性。
实时运行概览 ｜ Campus TC-PVESS-05
EXPORT LIMIT
光伏功率 2.46 MW
园区负荷 1.82 MW
电池充电 0.51 MW
并网点功率 0.13 MW
出口上限 0.15 MW
电池 SOC 58% 实时状态
光
光储协同规划
容量、功率与并网边界统一设计。
控
功率追踪平滑
储能快速补偿预测与实时偏差。
午
午间削峰移峰
提升自发自用率并降低弃光。
区
多区域协同
多逆变器、多储能系统分区控制。
源－储－荷－网 架构与边界
AC 耦合
→
→
→
→
DC 耦合 / 并网控制
→
→
→
EMS / SCADA / PCS / 电表 / 逆变器实时通讯与闭环控制
同一园区，三层协同运行：预测 → 计划 → 实时
DAY-AHEAD PLAN
计划层｜日前优化与储能功率计划
REAL-TIME ACTUAL
实时层｜执行追踪与偏差修正
SOC 上限 90% SOC 下限 20%
储能吸收 → 计划执行（光伏 / 负荷） → 临界守住、计划恢复
预测决定计划，实时控制处理偏差
以并网点为边界，EMS 把气象与负荷不确定性转化为可执行的充放电与出力指令。
气象预测 / 负荷预测
辐照度
云层遮蔽
温度 / 风速
优化与调度引擎
天前 / 日内 / 实时
设定指令
PV 出力 / 充放电 / 并网功率
PCS
电池柜电池柜
主配电柜
并网点计量（双向）
电网
计量反馈（P / Q / V / I）
四种典型运行场景，一套系统统一应对
晴空正午｜光伏富余 PV → 负荷 → 储能 → 并网
PV2.60MW
负荷1.45MW
BESS1.00MW
并网0.15MW
快速云影｜功率突降 PV 降低，储能快速补偿
PV1.46MW
负荷1.50MW
BESS0.70MW
并网0.00MW
傍晚用电高峰｜移峰释放 储能放电支撑园区负荷
PV0.20MW
负荷2.20MW
BESS1.00MW
并网0.85MW
低负荷周末｜限出力防越限 削减光伏、储能吸收剩余功率
PV1.30MW
负荷0.60MW
BESS0.55MW
并网0.15MW
分层约束体系
| 约束层级 | 典型约束 | 目标 | 控制输入 | 控制输出 |
|---|---|---|---|---|
| 日前约束 | 24–48h 预测 | 经济性目标 | 天气 / 电价 / 负荷 | 充放电计划 |
| 日内更新 | 2h 滚动 | 修正预测误差 | 短时预测 | 计划修正 |
| 实时控制 | 1–5min | 跟踪功率目标 | PCC / PV / BESS | PCS 指令 |
| 并网约束 | 1–2s | 守住 Export Limit | 实时计量 | 限光 / 充电 |
| 方案 | PV | BESS | 并网 |
|---|---|---|---|
| S1 | 1.2 | 0.5 / 1.0 | 0.72 |
| S2 | 1.8 | 0.5 / 1.0 | 0.95 |
| S3 | 2.4 | 1.0 / 2.0 | 1.35 |
| S4 | 2.4 | 1.0 / 2.0 | 1.40 |
| S5 | 3.0 | 1.5 / 3.0 | 1.65 |
云影越过园区时，系统必须在并网点守住边界
云影已到
t0–60s
辐照 85%
PV 快速跌落
60–120s
PV 2.10 → 0.65MW
储能瞬时补偿
120–180s
BESS 0.00 → 0.95MW
并网点稳定
180–240s
PCC ≤0.15MW
SOC 安全检查
持续
SOC 62% → 59%
计划恢复
>240s
结果 稳定运行
计量与保护：并网点证据链完整
表
园区电表
→ PV
光伏逆变器
→ B
电池直流计量
→ PCS
储能变流器
→ PCC
并网点电表

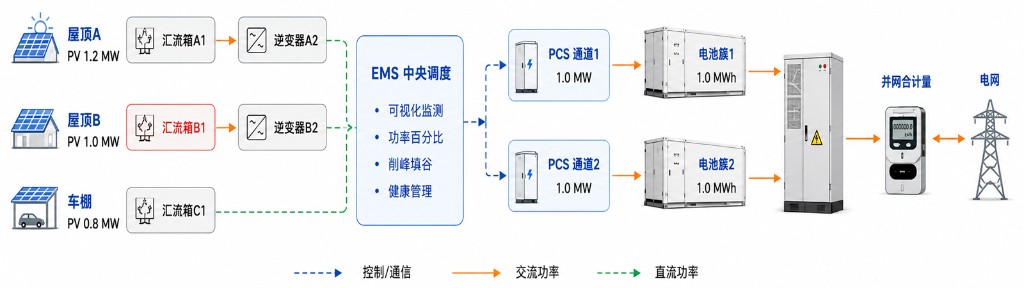

06 / 多区域协同调度
屋顶 + 车棚 → EMS 中央调度 → 双 PCS 通道

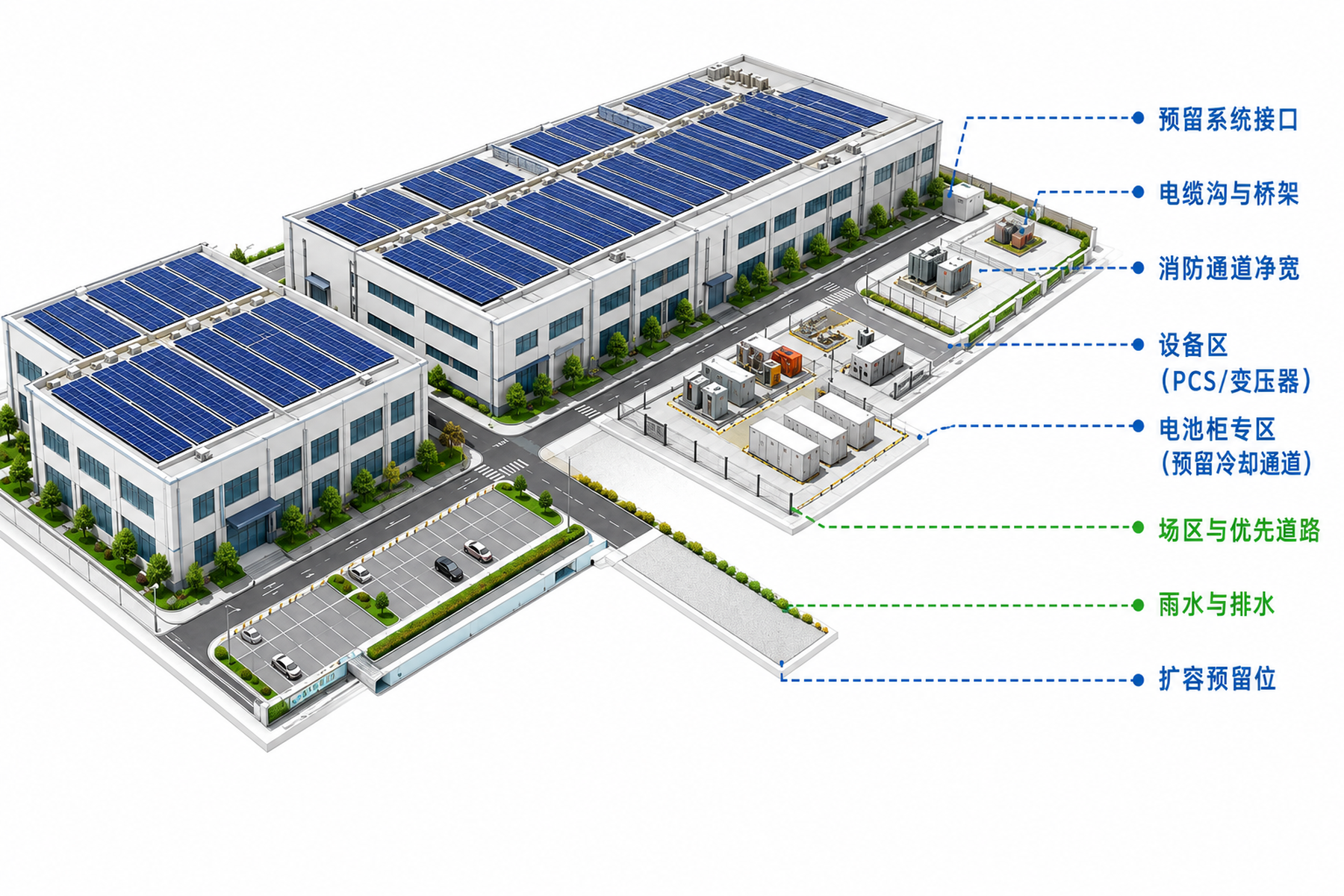

07 / 场地与交付
整体方案与现场交付要点
设备布置
- 电池柜分区，单区 ≤ 1.0 MWh
- PCS 靠近变压器，缩短电缆
- 变压器容量预留 15% 以上
运维可达性
- 检修通道 ≥ 1.2 m
- 吊装与搬运路线
- 就地消防与应急照明
安全设计
- 消防联动、烟感 / 温感
- 通风与排风
- 本地与远程联动
扩容与演进
- 预留电池柜与 PCS 通道
- 预留变压器与出线
- 预留通信与 I/O
调试与验收：七项关键验证
| 验证项目 | 验证目标 | 方法 | 判定标准 | 状态 |
|---|---|---|---|---|
| 并网功率限制 | 验证 PCC 功率闭环 | 阶跃 / MAPE | PV MAPE < 9.2% | 通过 ✓ |
| 功率跟踪 | 储能快速响应 | 功率阶跃 | 响应时间 < 2s | 通过 ✓ |
| 设备调度 | PCS 分配正确 | 功率指令测试 | 误差 ≤ 1.5% | 通过 ✓ |
| 储能保护 | SOC / 温度约束 | 边界模拟 | 无越限动作 | 通过 ✓ |
| 通讯故障 | 失联安全策略 | 网络中断测试 | 本地自治保持 | 通过 ✓ |
| 计量校核 | 数据链一致 | 多表比对 | 误差 ≤ 0.2% | 通过 ✓ |
| 故障恢复 | 系统自动恢复 | 设备故障模拟 | 恢复时间 ≤ 32s | 通过 ✓ |
月度运行报告
发电量 84.6MWh
自发自用率 78.3%
弃光电量 6.2MWh
储能循环 12.5次
09 / 全生命周期
全生命周期交付流程与输出
-
01 数据采集与建模 -
02 预测与自适应 -
03 系统架构设计 -
04 仿真与策略验证 -
05 详细设计 -
06 出厂联调 FAT -
07 现场验收 SAT -
08 运行优化与交付
- 预测精度报告
- 系统单线图
- 设备布置图
- 控制策略说明
- 保护整定表
- FAT / SAT 报告
- 月度运行摘要
